Allgemein
Hirnnerven der Augenmuskulatur
Medizintechnik-Messe rund ums Auge
1/40
Allgemein
3. Hirnnerv: Nervus oculomotorius
Stand #3: motorisiertes Auge
2/40
Allgemein
4. Hirnnerv: Nervus trochlearis
Stand #4: Drohnen-Lea
3/40
Allgemein
6. Hirnnerv: N. abducens
Stand #6: App-Dozent mit Würfelplakat
4/40
Allgemein
Alle drei Hirnnerven: allgemein somato-motorisch
Alle Standbetreiber: algen-grünes motorisiertes Tomaten-Erntegerät
5/40
N. oculomotorius
Auch viszeromotorisch → parasympathisch
Stand #3: Viszeralchirurg → raucht Bong
Er enthält parasympathische Fasern und versorgt damit den M. ciliaris (Akkommodation) und den M. sphincter pupillae (Adaptation).
6/40
N. oculomotorius > Kerne
Ncl. accessorius n. oculomotorii: viszeromotorische Fasern
Stromkabel: vom Viszeralchirurg
7/40
N. oculomotorius > Kerne
Ncl. accessorius n. oculomotorii = Edinger-Westphal-Kern
Viszeralchirurg Dr. Westphal mit Edding & Wissensbuch
8/40
N. oculomotorius > Kerne
Ncl. n. oculomotorii: allgemein somato-motorisch
Stromkabel: von algen-grünem motorisierten Tomaten-Erntegerät
Der allgemein somato-motorische Anteil des N. oculomotorius entspringt aus dem Ncl. n. oculomotorii.
9/40
N. oculomotorius > Verlauf & Verschaltung
Zusammenlagerung viszero- & somatomotorischer Anteile
Zusammenführen der Stromkabel
Nach ihrem Austritt aus den Hirnnervenkernen vereinigen sich die Fasern zum N. oculomotorius.
10/40
N. oculomotorius > Verlauf & Verschaltung
Austritt durch Fossa interpeduncularis
Stromkabel verläuft zwischen Pedalen
11/40
N. oculomotorius > Verlauf & Verschaltung
Verlauf durch Sinus cavernosus
Verlauf des Stromkabels durch Höhle mit Sinuskurven-Muster
Der N. oculomotorius zieht durch den Sinus cavernosus (lat. cavum - Höhle) nach vorne.
12/40
N. oculomotorius > Verlauf & Verschaltung
Schädelaustritt durch Fissura orbitalis superior in Orbita
Kabel verläuft durch oberen Schlitz in Augenvitrine
13/40
N. oculomotorius > Verlauf & Verschaltung

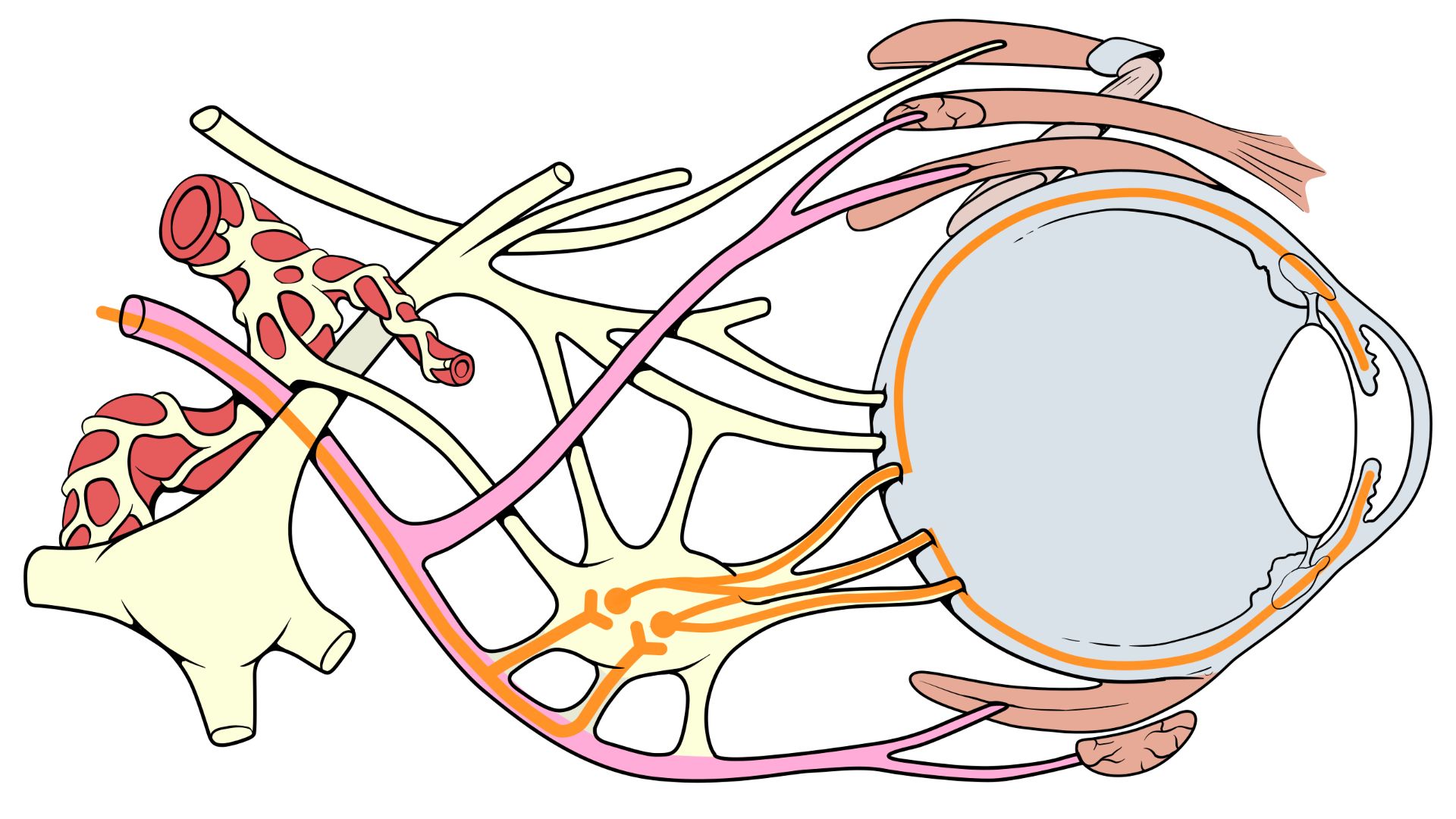

Umschaltung parasym. Fasern im Ganglion ciliare (in Orbita)
Gang aus Bong und Zitteraalen (im Bereich der Augenvitrine)
Abb. 1768
14/40
N. oculomotorius > Innervation
Allg. somato-motorisch (1/5): M. levator palpebrae superioris
Hoch hängende Liedblätter
Der N. oculomotorius versorgt somato-motorisch folgende Augenmuskeln: M. levator palpebrae superioris, M. rectus superior, M. rectus inferior, M. rectus medialis und M. obliquus inferior (Abb. 1768).
15/40
N. oculomotorius > Innervation
Allg. somato-motorisch (2/5): M. rectus superior
Reck mit oberer Stange
Abb. 1768
16/40
N. oculomotorius > Innervation
Allg. somato-motorisch (3/5): M. rectus inferior
Reck mit unterer Stange
Abb. 1768
17/40
N. oculomotorius > Innervation
Allg. somato-motorisch (4/5): M. rectus medialis
Seitlich angelehnte Stange
Abb. 1768
18/40
N. oculomotorius > Innervation
Allg. somato-motorisch (5/5): M. obliquus inferior
Obstler-Likör am Boden
Seine Funktion mit der Blickrichtung nach oben lateral demonstrieren die Seile am großen Modell-Auge (Abb. 1768).
19/40
N. oculomotorius > Innervation
Viszeromotorisch (1/2): innere Augenmuskeln
Offenes Innenleben-Augenmodell
Abb. 1768
20/40
N. oculomotorius > Innervation
Viszeromotorisch (2/2): M. ciliaris und M. sphincter pupillae
Zitteraal mit engen Pupillen
Der M. dilatator pupillae wird sympathisch versorgt.
21/40
N. trochlearis > Kerne
N. trochlearis
Drohnen-Lea
Seine Fasern entspringen aus dem Ncl. n. trochlearis.
22/40
N. trochlearis > Kerne
Ncl. n. trochlearis: rein allgemein somatomotorisch
Bei Drohnen-Leas Stand: motorisches Tomaten-Erntegerät
23/40
N. trochlearis > Verlauf & Verschaltung
Fasern kreuzen intrazerebral auf Gegenseite
Seile des Flaschenzugs im Glaskasten überkreuzen
Der N. trochlearis ist der einzige Hirnnerv, der das macht.
24/40
N. trochlearis > Verlauf & Verschaltung
Verlässt Hirnstamm dorsal am Rand der Vierhügelplatte
Drohne hängt an Platte mit einer Tür (engl. door) und vier Hügeln
Der N. trochlearis verlässt als einziger Hirnnerv den Hirnstamm dorsal.
25/40
N. trochlearis > Verlauf & Verschaltung
Danach Verlauf durch Dura
Schwerer Drohnenparcours mit Hirnhaut-Tunnel
Er hat von allen Hirnnerven den längsten intraduralen Verlauf.
26/40
N. trochlearis > Verlauf & Verschaltung
Verlauf in Sinus cavernosus
Höhle mit Sinus-Muster
Anschließend verläuft der N. trochlearis in der Seitenwand des Sinus cavernosus.
27/40
N. trochlearis > Verlauf & Verschaltung
Verlauf über Anulus tendinosus
Drohnenflug über Turnring
Zuletzt zieht der N. trochlearis als einziger Augenmuskelnerv ÜBER dem Anulus tendinosus entlang.
28/40
N. trochlearis > Innervation
M. obliquus superior
Drohnen-Lea hebt ein Glas Obstler-Likör hoch
Seine Funktion mit der Blickrichtung nach unten lateral demonstriert Drohnen-Lea mit dem Seil, das sie am großen Modell-Auge befestigt hat.
29/40
N. trochlearis > Innervation
Heißt „trochlearis“ wegen Trochlea bei M. obliquus sup.
Drohne an zwei Flaschenzügen (lat. trochlea) befestigt
30/40
N. abducens
Ncl. n. abducentis: rein allgemein somatomotorisch
App-Dozent: mit motorisiertem Tomaten-Erntegerät
Die rein somatomotorischen Fasern des N. abducens entspringen dem Ncl. n. abducentis.
31/40
N. abducens
Austritt zwischen Pons und Medulla oblongata
Hologramm mit Brücke und langer Medaille
32/40
N. abducens
Verlauf mit A. carotis im Sinus cavernosus
Karotte und Sinus-Muster-Höhle im Hologramm
Der N. abducens ist im Sinus cavernosus besonders leicht von Schäden mitbetroffen, da er mittendurch zieht.
33/40
N. abducens
Austritt durch Fissura orbitalis superior
Vitrine mit Schlitz oben
34/40
N. abducens
Innerviert M. rectus lateralis
Seil zum M. rectus lateralis des Augenmodells
35/40
N. abducens
Funktion: Seitwärts-Bewegung des Augapfels
App-Dozent: swiped zur Seite
36/40
Klinik
Ausfall HN 3: Ptosis, Blick nach unten außen, Mydriasis
Nerd mit geschlossenem Auge, schielt nach außen unten, große Pupille
Eine Schädigung des N. oculomotorius führt durch die Lähmung des M. levator palpebrae superioris zur Ptosis. Ist der N. oculomotorius als einziger der drei Augenmuskelnerven beschädigt, geht der Blick des betroffenen Auges nach unten außen. Ein Ausfall des M. sphincter pupillae führt zu einer Mydriasis.
37/40
Klinik
Ausfall HN 3: Störung der Nahakkommodation
Nähkommode fällt Richtung Zitteraale
38/40
Klinik
Trochlearis-Parese: schielen nach oben innen
Drohnen-Lea: schielt mit Auge nach oben innen zu Drohne
Bei einer Läsion des N. trochlearis schielen Patienten nach oben innen. Grund dafür ist ein Überwiegen der anderen gesunden Muskeln.
39/40
Klinik
Läsion HN 6: schielen nach innen
App-Dozent: schielt nach innen
Ist der N. abducens beschädigt, fällt der M. rectus lateralis aus.
40/40
/
Quint
Basis
Expert
Beschreibung
Markierte
schließen

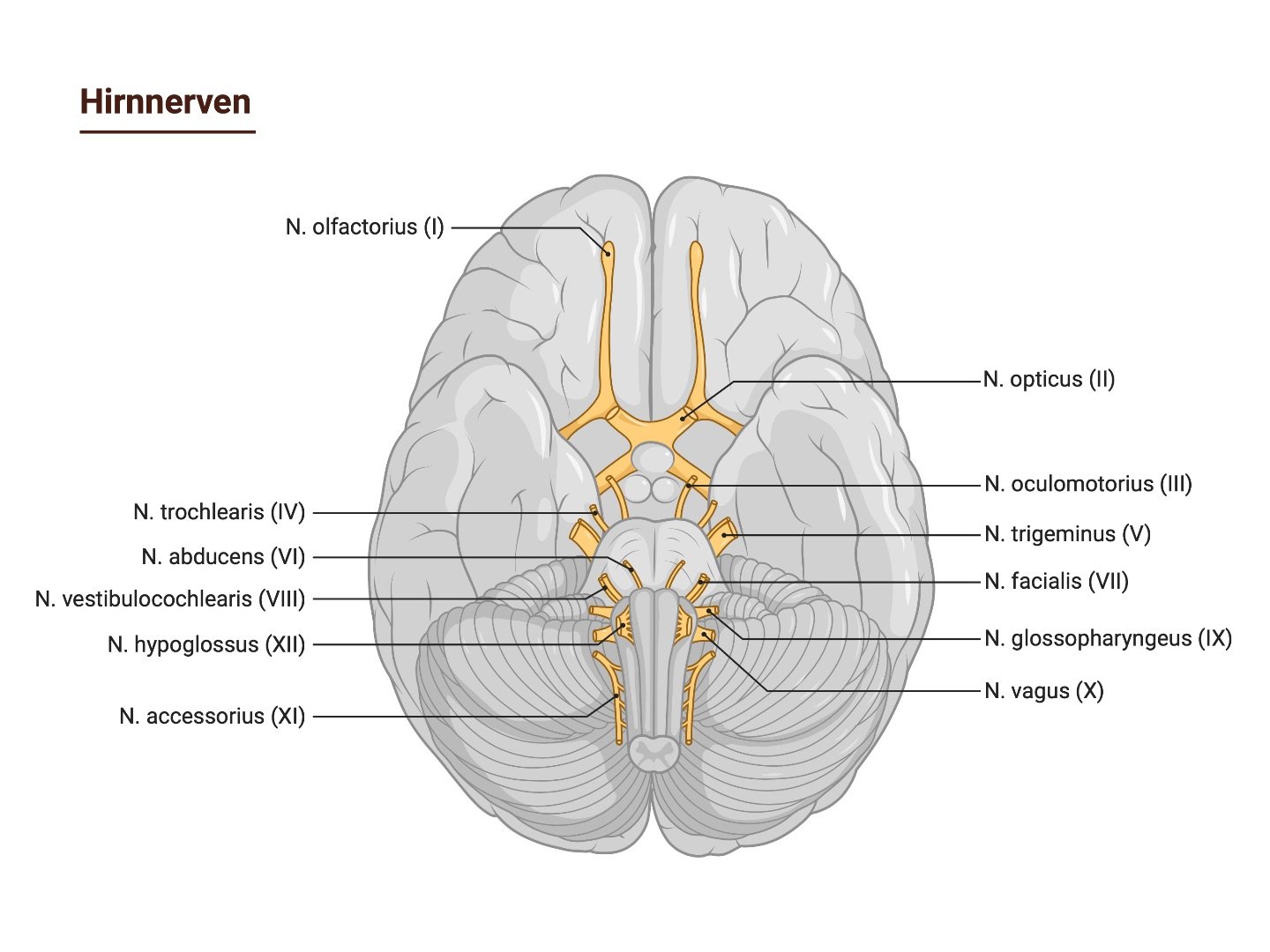

Diese schematische Abbildung zeigt die Austrittspunkte und Anordnung der Hirnnerven im Verhältnis zueinander. Ein besonderes Merkmal der Hirnnerven ist, dass sie ihren Ursprung im Hirnstamm haben, im Gegensatz zu den anderen peripheren Nerven des Körpers, die aus dem Rückenmark entspringen. Eine Ausnahme bildet der N. accessorius (Hirnnerv XI.), da einige seiner Kerngebiete im oberen Bereich des Rückenmarks liegen. Die ersten beiden Hirnnerven, N. olfactorius und N. opticus, gehören formal zum Großhirn, werden jedoch traditionell den Hirnnerven zugerechnet.
Der N. oculomotorius tritt medial durch die Fissura orbitalis superior in die Orbita ein. Der parasympathische Anteil wird im Ganglion ciliare umgeschaltet und zieht zu den Pupillenmuskeln (M. ciliaris und M. sphincter pupillae), die er innerviert. Ramus superior des N. oculomotorius versorgt die Muskeln M. levator palpebrae superioris und M. rectus superior, während der Ramus inferior M. rectus medialis, M. rectus inferior und M. obliquus inferior innerviert.
